КУ202М — описание:

КУ202М
Тиристоры кремниевые КУ202М планарно-диффузионные, структуры p-n-p-n, триодные, незапираемые.
Предназначены для применения в качестве переключающих элементов устройств коммутации напряжения малыми управляющими сигналами.

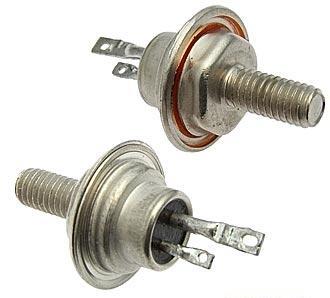

Выпускаются в металлостеклянном корпусе с жесткими выводами.
Тип тиристора приводится на корпусе.
Масса тиристора не более 14 г., с комплектующими деталями не более 18 г.
Технические условия: УЖЗ.362.034ТУ.

Технические характеристики тиристоров низкочастотных
КУ202А, КУ202Б, КУ202В, КУ202Г, КУ202Д, КУ202Е, КУ202Ж, КУ202И, КУ202К, КУ202Л, КУ202М, КУ202Н:

Наименование тиристора	Максимально допустимые значения параметров при Тп=max					Значения параметров при Тп=25°С							T_П
	I_ОС	U_ЗС	I_ЗС	I_ОБР	(du_D/dt)_crit	U_ОС	I_ВКЛ	I_УД	I_У.ОТ	U_У.ОТ	t_ВКЛ	t_ВЫКЛ	T_П
	А	В	мА	мА	В/мкс	В	мА	мА	мА	В	мкс	мкс	°С
КУ202А	10	25	10	10	5	1,5	-	200	100	5	7,5	200	-60…+100
КУ202Б	10	25	10	10	5	1,5	-	200	100	5	7,5	200	-60…+100
КУ202В	10	50	10	10	5	1,5	-	200	100	5	7,5	200	-60…+100
КУ202Г	10	50	10	10	5	1,5	-	200	100	5	7,5	200	-60…+100
КУ202Д	10	100	10	10	5	1,5	-	200	100	5	7,5	200	-60…+100
КУ202Е	10	100	10	10	5	1,5	-	200	100	5	7,5	200	-60…+100
КУ202Ж	10	200	10	10	5	1,5	-	200	100	5	7,5	200	-60…+100
КУ202И	10	200	10	10	5	1,5	-	200	100	5	7,5	200	-60…+100
КУ202К	10	300	10	10	5	1,5	-	200	100	5	7,5	200	-60…+100
КУ202Л	10	300	10	10	5	1,5	-	200	100	5	7,5	200	-60…+100
КУ202М	10	400	10	10	5	1,5	-	200	100	5	7,5	200	-60…+100
КУ202Н	10	400	10	10	5	1,5	-	200	100	5	7,5	200	-60…+100

Условные обозначения электрических параметров низкочастотных тиристоров:
• I_ОС - Максимально допустимый постоянный ток в открытом состоянии.
• U_ЗС - Максимальное постоянное напряжение в закрытом состоянии.
• I_ЗС - Постоянный ток в закрытом состоянии.
• I_ОБР - Постоянный обратный ток.
• (dV_D/dt) _crit - Критическая скорость нарастания напряжения в закрытом состоянии.
• (di_T/dt) _crit - Критическая скорость нарастания тока в открытом состоянии.
• U_ОС - Постоянное напряжение в открытом состоянии.
• I_ВКЛ - Ток включения тиристора.
• I_УД - Ток удержания тиристора.
• I_У.ОТ - Отпирающий постоянный ток управления.
• U_У.ОТ - Отпирающее постоянное напряжение управления.
• t_ВКЛ - Время включения.
• t_ВЫКЛ - Время выключения.
• T_П - Температура перехода тиристора.
